Assemblage esieabot 2020

Note

Ceci est le manuel de l’esieabot 2020, le tout premier esieabot distribué à des étudiants. Cette documentation est basée sur le très imparfait manuel distribué à l’époque aux étudiants. Il n’est pas destiné à être utilisé pour les versions plus récentes de l’esieabot.

Inventaire


Description

Quantité
../../../_images/big-spacer.png

Grande entretoise avec vis

6
../../../_images/small-spacer.png

Petite entretoise avec vis

2
../../../_images/big-screw.png

Grande vis avec écrou

4
../../../_images/sd.png

Carte micro SD de 8Go avec adaptateur USB

1
../../../_images/controller.png

Manette USB filaire

1
../../../_images/free-wheel.png

Roue libre

1
../../../_images/screw.png

Petite vis avec écrou

2
../../../_images/micro-usb-cable.png

Câble micro USB

1
../../../_images/battery-support.png

Support de piles

1
../../../_images/camera.png

Caméra 5Mpx

1
../../../_images/battery.png

Batterie USB pour piles AA

1
../../../_images/frame.png

Plaque en métal

3
../../../_images/raspi.png

Raspberry Pi 0WH

1
../../../_images/wheel.png

Roue avec pneu et vis

2
../../../_images/motor.png

Moteur

2
../../../_images/scratch.png

Scratchs mâle/femelle

5
../../../_images/screwdriver.png

Mini tournevis

1
../../../_images/breadboard-h-bridge.png

Mini breadboard avec pont en H L293D

1
../../../_images/usb-adapter.png

Adaptateur USB type A vers micro USB

1
../../../_images/angle-usb-cable.png

Câble micro USB coudé

1
../../../_images/motor-support.png

Support moteur en métal

2
../../../_images/wire-mm.jpg

Fils mâle-mâle

1 lot
../../../_images/wire-mf.jpg

Fils mâle-femelle

1 lot
../../../_images/brain.png

Bon sens

1

Etape 1

../../../_images/step-1a.png ../../../_images/step-1b.png

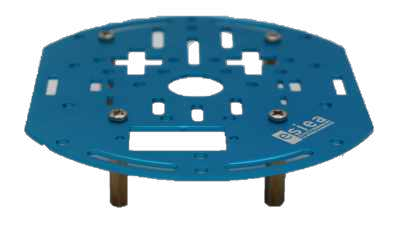

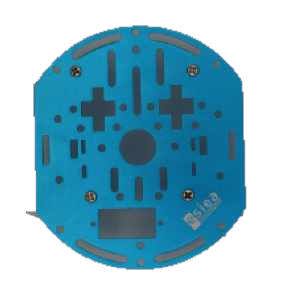

Prendre une plaque et visser en dessous 4 grandes entretoises aux emplacements indiqués. Cette plaque sera ensuite la plaque centrale de l’esieabot.

Avertissement

Attention à l’orientation de la plaque. Le logo peut vous aider à vous orienter.

Etape 2

../../../_images/step-2a.png ../../../_images/step-2b.png

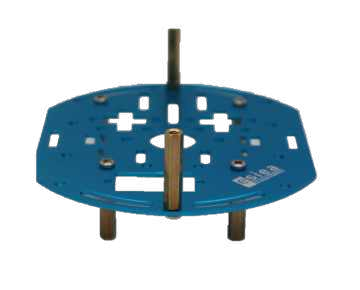

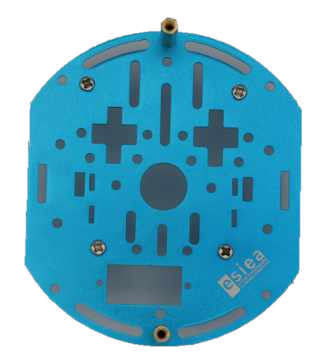

Sur la même plaque, visser 2 grandes entretoises sur le dessus aux emplacements indiqués.

Etape 3

../../../_images/step-3a.png ../../../_images/step-3b.png

Prendre 2 scratchs mâle/femelle et les placer sous le support des piles.

Etape 4

../../../_images/step-4a.png ../../../_images/step-4b.png

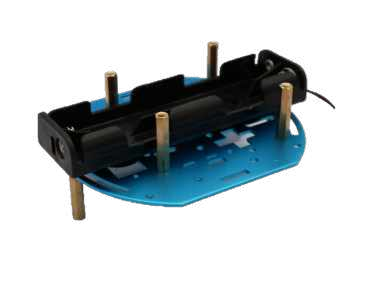

Coller le support des piles sur la plaque centrâle à l’emplacement indiqué.

Note

Vous pouvez mettre vos piles dans le support de piles dès à présent pour faciliter le montage.

Etape 5

../../../_images/step-5a.png ../../../_images/step-5b.png ../../../_images/step-5c.png

Prendre les deux moteurs et visser avec les grandes vis les supports de moteur en métal.

Avertissement

Attention, le placement des supports a un sens à respecter. Il y a un petit détrompeur sous la forme d’un cylindre jaune sur les moteurs. Le support en métal doit être installé de l’autre côté.

Etape 6

../../../_images/step-6.png

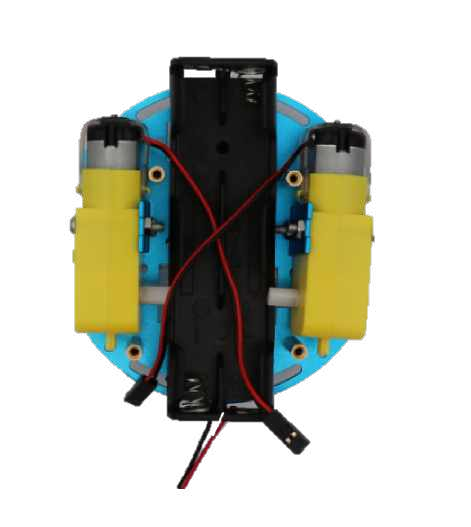

Positionner les moteurs sur la plaque centrâle aux emplacements indiqués. Ils seront fixés définitivement par la suite.

Etape 7

../../../_images/step-7.png

Prendre une nouvelle plaque et visser à l’emplacement indiqué la roue libre avec les petites vis.

Etape 8

../../../_images/step-8.png

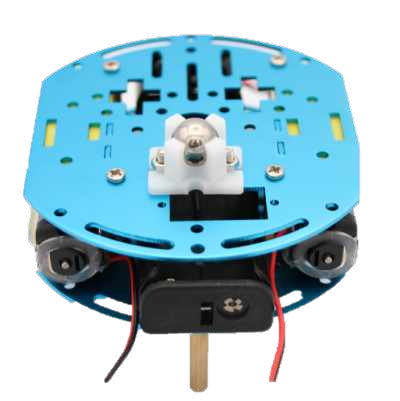

Positionner et visser cette nouvelle plaque sur l’ancienne à l’emplacement indiqué. Les moteurs doivent alors être fixés.

Etape 9

../../../_images/step-9.png ../../../_images/scratch.png

Prendre 2 scratchs mâle/femelle et les placer sous la batterie USB.

Etape 10

../../../_images/step-10.png

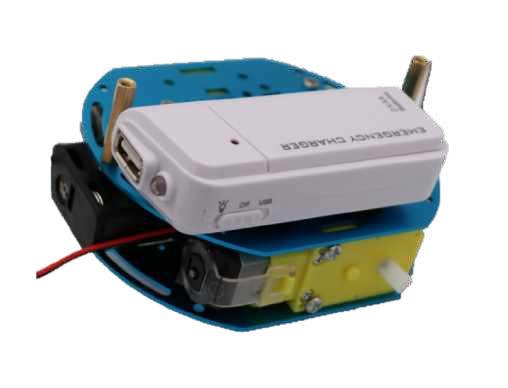

Coller la batterie USB sur la plaque à l’emplacement indiqué.

Etape 11

../../../_images/step-11a.png ../../../_images/step-11b.png

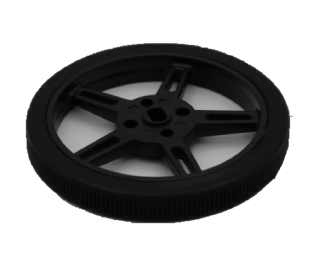

Visser les roues avec leur pneu sur les emplacements indiqués.

Etape 12

../../../_images/step-12a.png ../../../_images/step-12b.png

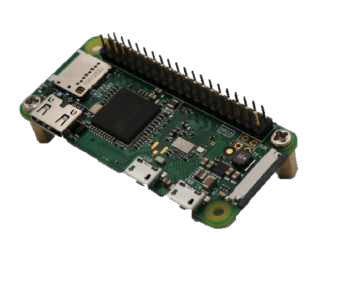

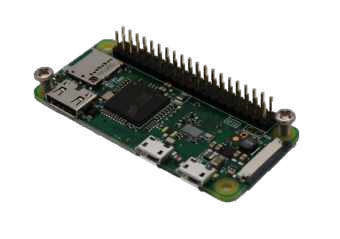

Visser les petites entretoises sur le Raspberry Pi aux emplacements indiqués.

Note

Si les trous sont trop petits, vous pouvez prendre des ciseaux pour très légèrement le limer et ainsi l’agrandir.

Etape 13

../../../_images/step-13a.png ../../../_images/step-13b.png

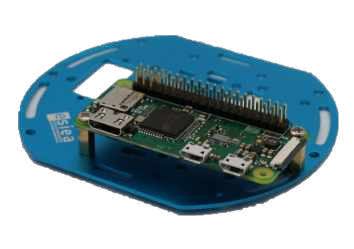

Prendre une nouvelle plaque et visser le Raspberry Pi à l’emplacement indiqué.

Etape 14

../../../_images/step-14.png

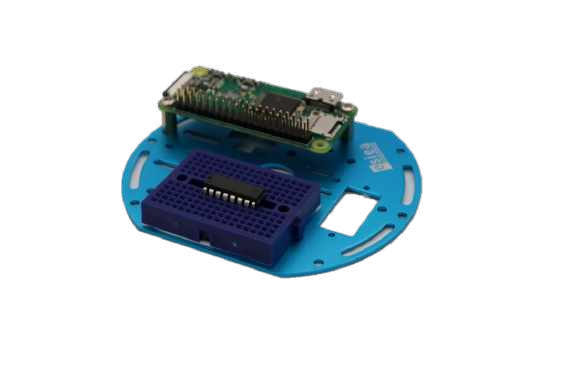

Sur cette nouvelle plaque, coller la breadboard avec le pont en H à l’emplacement indiqué.

Etape 15

../../../_images/step-15.png

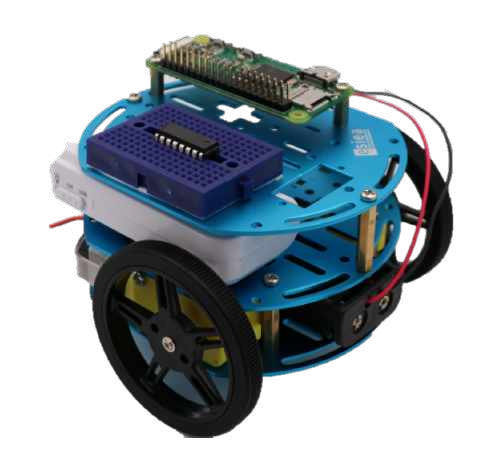

Visser cette plaque au reste du robot à l’emplacement indiqué.

Etape 16

../../../_images/step-16a.png ../../../_images/step-16b.png

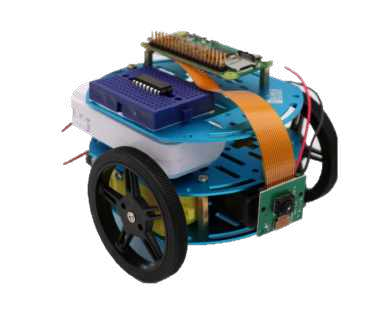

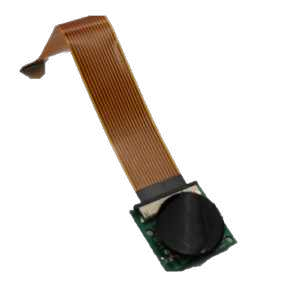

Prendre la caméra et coller à son dos un scratch mâle/femelle. Coller ensuite le tout à l’avant de l’esieabot.

Etape 17

../../../_images/step-17a.png ../../../_images/step-17b.png ../../../_images/step-17c.png ../../../_images/step-17d.png

Attacher la nappe de la caméra au Raspberry Pi comme indiqué.

Etape 18

../../../_images/step-18.png

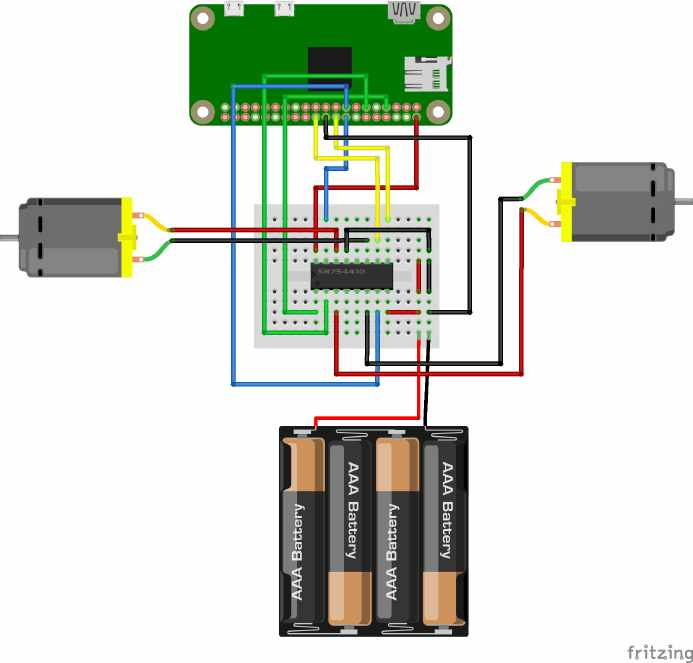

Brancher les fils entre les moteurs, le Raspberry Pi et la breadboard comme indiqué.

Avertissement

Ne branchez pas les piles tant que vous n’avez pas vérifiez que le reste du branchement était correct. Vous risqueriez de détruire des composants sinon.

Note

Sur la breadboard, les colonnes sont reliées les unes avec les autres sauf au milieu où elles sont coupées. L’empalcement des fils n’a donc pas d’importance, tant qu’il est sur la bonne colonne. De même, la couleur des fils n’a pas d’importance. Il est conseillé cependant de la respecter afin de pouvoir diagnostiquer plus rapidement de potentiel problème avec le support.

Etape 19

Brancher le câble micro-USB coudé entre la batterie USB et le port PWR du Raspberry Pi. Brancher l’adaptateur USB type A vers micro USB entre la manette et le port USB du Raspberry Pi.

Etape 20

../../../_images/esieabot.jpg

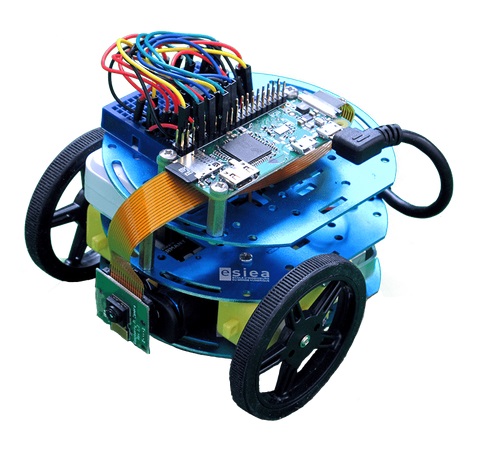

Félicitations votre esieabot est maintenant assemblé. Il vous reste maintenant à installer son système d’exploitation pour lui donner vie. Pour se faire, rendez vous dans la rubrique Utiliser un esieabot.
